Кейсы

Есть промышленная проблема, но никто пока не может уверенно сказать, как её правильно решить?

Это моя зона работы.

Неизвестно, почему узел регулярно выходит из строя. Оригинальная деталь недоступна или слишком дорога. Производитель прекратил поддержку оборудования. КД отсутствует. Нужно понять, можно ли изготовить аналог, модернизировать конструкцию или продлить жизнь существующему оборудованию.

Или другая ситуация: предстоит дорогостоящая закупка, но техническое задание вызывает вопросы. Поставщик предлагает решение, которое некому независимо проверить. Нужно провести приёмку, оценить документацию или сформировать технически аргументированную позицию для переговоров и спора.

Разбираю исходные данные, отделяю факты от предположений, определяю технические риски и варианты решения. При необходимости формирую команду специалистов под конкретную задачу и сопровождаю проект от инженерной диагностики до КД, изготовления и приёмки результата.

18+ лет практики позволяют мне быть особенно полезным там, где готового ответа нет, а цена неправильного решения высока.

Кейсы промышленного инжиниринга

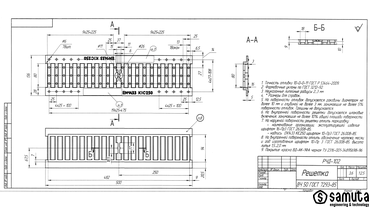

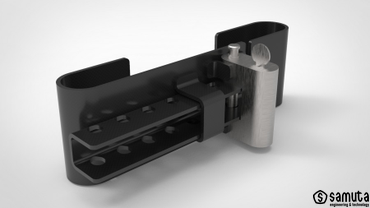

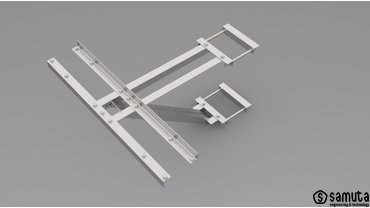

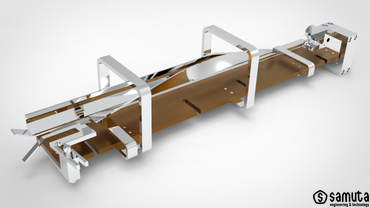

Здесь собраны не просто изображения 3D-моделей и чертежей. Каждый проект показывает путь от производственной проблемы до результата, который можно изготовить, проверить и повторить.

За 18+ лет выполнено 600+ проектов, включая 150+ задач по импортозамещению. Часть работ публикуется без названий предприятий и критичных размеров из-за NDA.

Как читать кейсы

Что было

Исходная проблема, ограничение поставщика, отказ оборудования, высокая себестоимость или отсутствие КД.

Что сделано

Исследования, расчёты, реверс-инжиниринг, разработка документации, подбор технологии и производства.

Что получил заказчик

Готовая деталь или узел, снижение затрат, сокращение риска простоя, независимость от поставщика и материалы для повторного изготовления.

Показательные результаты

1. Листовой корпус | Оптимизация листового корпуса DC36, 900 ВА - снижение себестоимости на 35%

Для силового блока DC36 мощностью 900 ВА требовалось снизить трудоёмкость и себестоимость изготовления листового корпуса. Габариты изделия по сборочному чертежу - около 515 × 245 × 177,5 мм. Основные потери возникали не из-за стоимости металла, а из-за самой конструкции: большого количества отдельных корпусных деталей, сварных соединений и ручной доводки после сборки.

Павел Самута переработал конструкцию вокруг базовой развёртки листового металла. Часть сварных соединений была заменена гибкой, изменена последовательность сборки, отверстия, пазы и технологические проёмы перенесены на этап раскроя до гибки. Сборочные базы были организованы так, чтобы детали сходились без последующей корректировки дрелью, фрезой и ручным слесарным инструментом.

По инженерной оценке исходная конструкция содержала порядка 12-18 корпусных деталей. После переработки их количество удалось снизить примерно до 8-12, то есть на 25-40%. Суммарная длина сварных соединений сократилась ориентировочно с 3-6 м до 1,5-3,5 м, что соответствует снижению примерно на 30-50%.

Слесарная подгонка, которая могла занимать около 0,5-1,5 часа на один корпус, после переработки конструкции была практически исключена. Производственный цикл сократился ориентировочно с 2,5-4 часов до 2-3,2 часа на изделие, что даёт снижение примерно на 15-25%.

Себестоимость корпуса после изменения конструкции снизилась до 20-35% в зависимости от состава операций и объёма партии. При фактическом эффекте около 35% предприятие получало 350 000 ₽ экономии на каждый 1 млн ₽ прежних затрат на изготовление аналогичной партии. При годовых производственных затратах 12 млн ₽ расчётный эффект составлял бы около 4,2 млн ₽ в год.

Сокращение производственного цикла примерно на 15% дополнительно повышает пропускную способность участка. Если именно гибка или сборка являлись узким местом, теоретический рост выпуска при неизменном фонде рабочего времени может достигать около 18%.

Экономика проекта

Основной эффект был получен не за счёт более дешёвой стали и не за счёт ускорения рабочих. Деньги вернули изменения, заложенные ещё в CAD: меньше отдельных деталей, меньше сварки, меньше установов, меньше ручной доводки и более предсказуемая сборка.

Результат проекта: количество корпусных деталей снижено примерно на 25-40%, сварные соединения сокращены на 30-50%, ручная подгонка практически устранена, производственный цикл сокращён примерно на 15%, а себестоимость корпуса - до 35%.

Итог для бизнеса: предприятие получило более технологичную конструкцию, которая быстрее проходит производство, требует меньше ручного труда, лучше повторяется от изделия к изделию и масштабирует экономический эффект вместе с объёмом выпуска.

35% себестоимости были спрятаны не в цене стали. Деньги вернула геометрия, принятая ещё на этапе CAD.

2. Реверс-инжиниринг винтового компрессора - восстановление критической винтовой пары без исходной КД

Предприятию требовалось восстановить ведущий и ведомый роторы промышленного винтового компрессора. Исходная производственная документация и технология изготовления были утрачены. В распоряжении были физический образец, габаритные данные узла и материалы по конструкции винтовых машин.

Для восстановления технологии были изучены более 20 профильных учебников, справочников и инженерных методик СССР. Задача состояла не просто в снятии размеров, а в восстановлении сопряжённой геометрии винтовой пары, требований к изготовлению и контроля деталей.

Павел Самута восстановил геометрию пары 4/6 с передаточным отношением 1,5 и разработал два производственных чертежа: Д309.001 и Д309.002.

Наружный диаметр винтовой части составляет 309 мм, рабочая длина профиля - 513 мм. Общая длина ведущего ротора - около 938 мм, ведомого - около 801 мм. Масса деталей - 229,69 кг и 184,31 кг, суммарно около 414 кг.

Для изготовления задана сталь 45 по ГОСТ 1050-88, заготовка диаметром 315 мм, твёрдость HB 174-217. Для ответственных поверхностей установлены требования к точности 0,01-0,05 мм, применены посадки k6, h7, f7, шероховатость шеек - до Ra 1,25.

Комплект КД на два ротора был разработан за 15 рабочих дней. Предприятие получило инженерную базу, по которой критическую винтовую пару можно изготовить, проконтролировать и впоследствии воспроизводить без повторного восстановления конструкции с нуля.

Экономика проекта

При расчётной стоимости простоя 350 000 ₽ в сутки экономика задачи выглядит значительно дороже стоимости самой инженерной разработки:

1. 4 месяца простоя, около 120 дней - порядка 42 млн ₽ потенциальных потерь.
2. 5 недель локального изготовления вместо 6 месяцев ожидания оригинальных деталей - выигрыш около 145 дней.
3. Эквивалент потенциально предотвращённого простоя - около 50,8 млн ₽.
4. Дополнительная экономия на закупке комплекта роторов - около 6,5 млн ₽.
5. Потенциальный совокупный экономический эффект - около 57 млн ₽.

Итог для бизнеса: была восстановлена не просто геометрия двух деталей, а фактически утраченная технология критического узла. Предприятие получило собственную КД, возможность локального изготовления и контроля, снижение зависимости от исходного производителя и управляемый сценарий последующих ремонтов.

Утраченная технология снова стала производственным активом предприятия.

3. Жодинская ТЭЦ - модернизация стратегического энергетического объекта

Реконструкция ТЭЦ с установкой котла Е-60-9,5-510ДФТ, 60 т/ч для снижения зависимости от природного газа и перехода на местные виды топлива.
Павел Самута участвовал в проекте как техник-конструктор в составе команды Белоозерского энергомеханического завода.
Зона участия: системы подачи топлива, теплообмена и золоудаления, а также разработка оснастки и приспособлений для сварки, сборки и гидроиспытаний.
Результат: подготовка производства -20%, ремонтопригодность ключевых механических узлов +15%, зафиксированный экономический эффект проекта $4,7 млн за 2015 год.
Итог для заказчика: не просто котёл и комплект КД, а изменение топливной экономики объекта и повышение устойчивости эксплуатации.

 Инженерное решение стало частью энергетической устойчивости объекта: меньше зависимости от природного газа, выше ремонтопригодность оборудования и измеримый экономический эффект.

Команда под проект

Под конкретную задачу формируется команда из пула 50+ инженеров и производственных специалистов. В проект могут входить конструктор, технолог, расчётчик CAE, материаловед, метролог и производственный партнёр.

Павел Самута остаётся техническим руководителем и единой точкой ответственности перед заказчиком.

Полный цикл

Диагностика - исследования - концепция - расчёты - 3D-модели - КД - подбор производства - прототип - испытания - корректировка - запуск.

Ниже проекты сгруппированы по отраслям и типам задач. Для обсуждения похожей задачи пришлите фотографию, чертёж, 3D-файл или описание проблемы. Контакты: pavelsamuta.com/contacts
