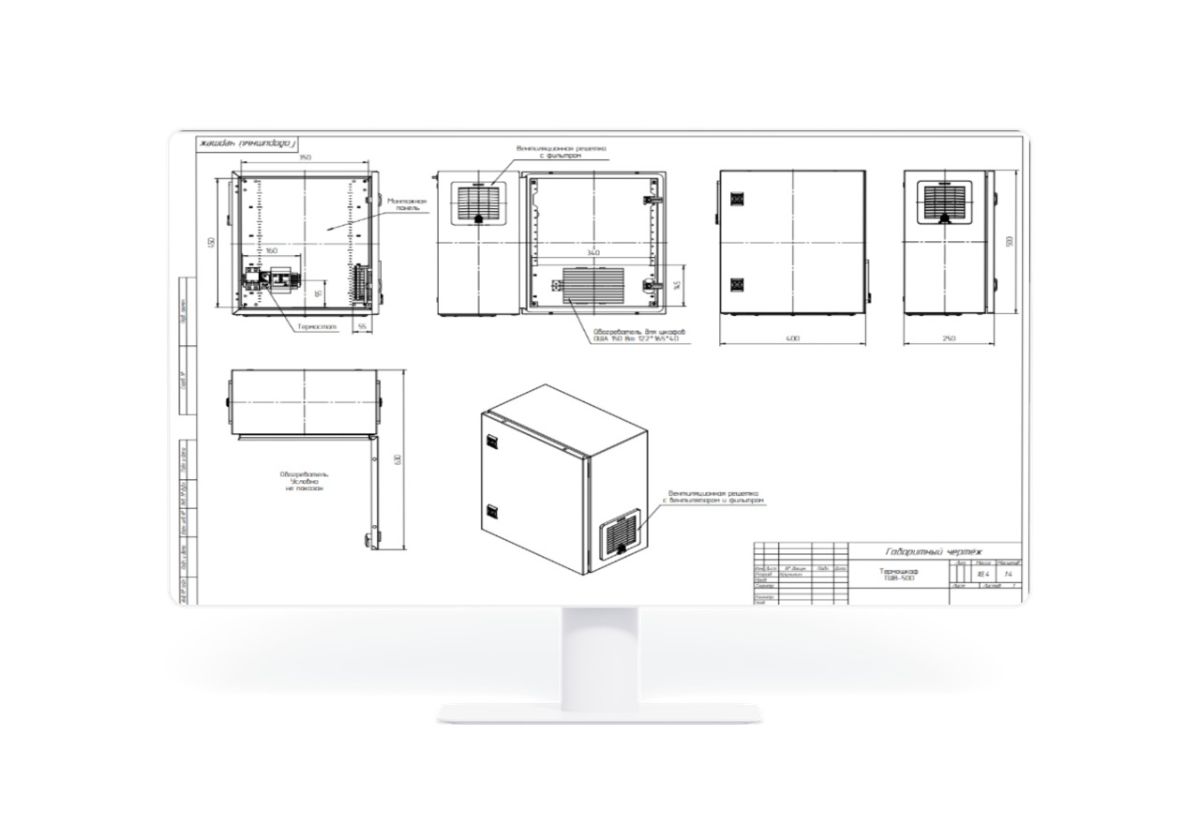

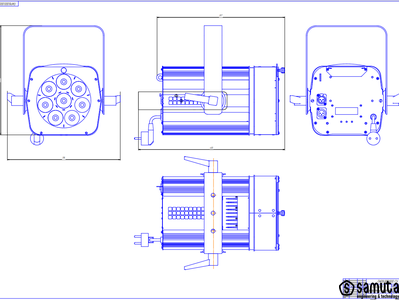

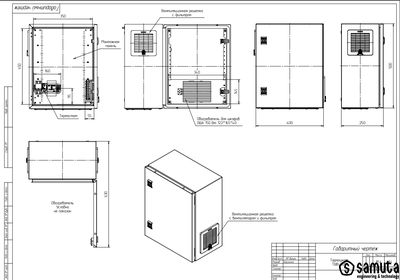

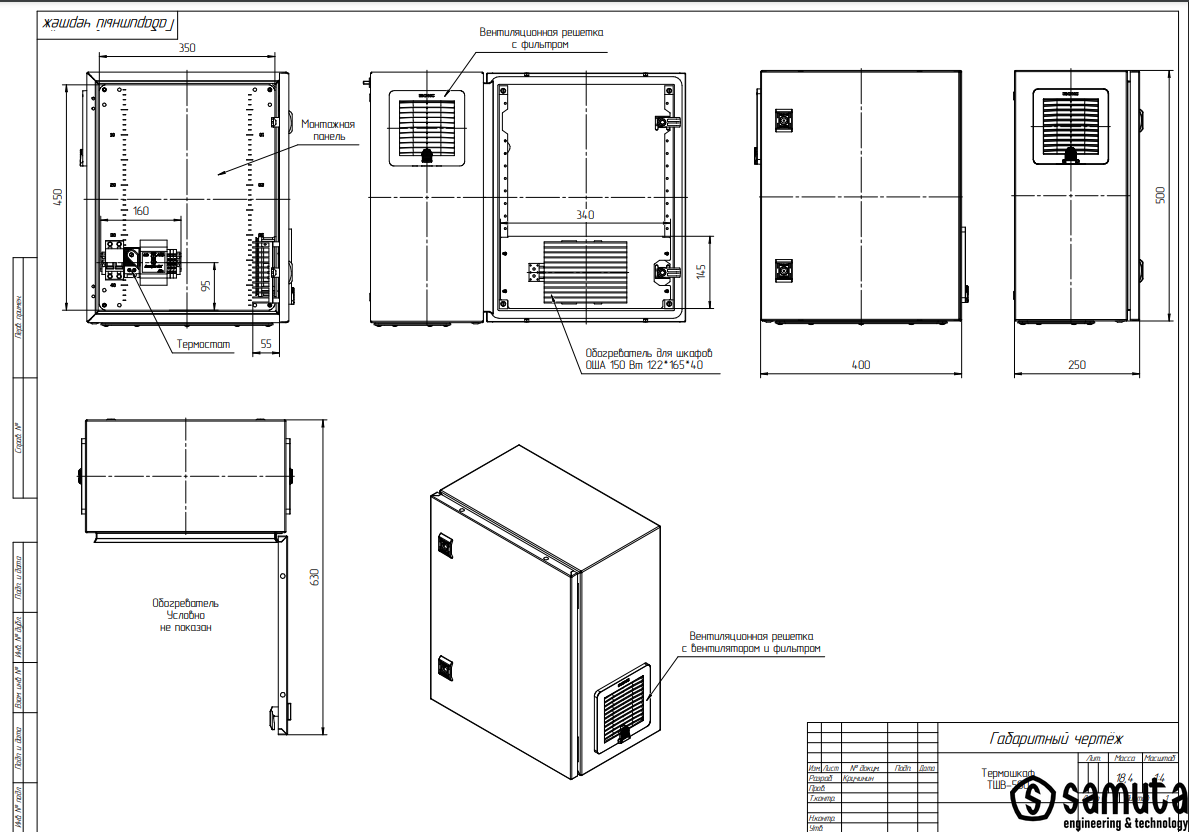

Технический габаритный чертеж

Мы сделаем все, чтобы обеспечить, что наши габаритные чертежи будут соответствовать размеру, форме и функции, задуманной нашими клиентами.

Многие производители промышленных и других изделий сталкиваются с проблемой их транспортировки. Точная конструкция на чертеже груза является ключевым критерием для безопасной и эффективной доставки продукции от одного места к другому. Наша компания готова помочь вам с этой задачей. Специализируемся на составлении габаритных чертежей для изделий транспортировки и упаковки, которые оптимизируют использование пространства на транспорте и повышают эффективность процесса доставки.

Зачем нужен габаритный чертеж?

Габаритный технический чертеж - графическое изображение с размерами и обозначениями, четко передающее концепцию или идею физического объекта или группы физических объектов и информацию о том, как объект функционирует или сконструирован.

Габаритные чертежи не предназначаются для изготовления по ним изделий и не могут содержать данных для изготовления и сборки.

На габаритном чертеже наносят габаритные размеры изделия, установочные и присоединительные размеры и, при необходимости, размеры, определяющие положение выступающих частей.

Габаритный чертеж важен для правильной транспортировки изделий. Он позволяет правильно определить габариты изделия и подготовить правильные условия для его транспортировки. На габаритном чертеже отмечаются длина, ширина и высота изделия, а также вес и другие параметры, влияющие на транспортировку.

При транспортировке изделий габаритный чертеж позволяет правильно оценить все возможные риски и принять необходимые меры для их минимизации. На основе габаритного чертежа можно также правильно подобрать оборудование для транспортировки изделия и определить необходимые условия для его безопасной перевозки.

Сегодня можно спроектировать деталь на компьютере, а затем отправить цифровой файл с того же компьютера на механизм, который будет изготавливать деталь, и все это без технических чертежей.

Тем не менее, большинство важных производственных заданий — даже те, которые используют цифровые производственные технологии — по-прежнему требуют использования технического чертежа. Почему?

Во-первых, технические габаритные чертежи проверяют, что содержится в файле САПР, давая производителям уверенность в том, что они тарнспортируют именно то, что нужно. Идеальная корреляция между CAD и чертежом указывает на то, что в проекте нет ошибок. После того, как деталь будет доставлена покупателю, чертеж можно использовать в качестве справочного материала во время приемки.

Во-вторых, технические габаритные чертежи могут содержать много другой информации, не содержащейся в файле САПР. Информация, передаваемая через технические чертежи, может включать:

Допуски для конкретных поверхностей.
Требования к отделке поверхности для конкретных поверхностей.
Требования к материалам для конкретных компонентов.

В-третьих, технические габаритные чертежи могут выполнять юридическую функцию. Они являются частью заказа на поставку и, следовательно, частью контракта: если производитель не может поставить детали в соответствии с требованиями, заказчик может использовать технический чертеж в качестве доказательства того, что проект не был выполнен; с другой стороны, производитель защищен от ответственности, если он следует техническому чертежу. (Это не применяется, если файл САПР указан в качестве юридического документа поверх чертежа.)

Габаритный чертеж позволяет представить визуальную информацию

Также он может использоваться для определения размеров и формы деталей, их взаимного расположения и других параметров.

Кроме того, производители часто предпочитают получать технический чертеж вместе с цифровым файлом, потому что они могут быстро оценить такие аспекты детали, как ее геометрия, конструктивные и технологические эллементы, размеры и потенциальная стоимость.

И, наконец, технические габаритные чертежи — единственный международно признанный способ передачи инженерных инструкций; нет никакой двусмысленности, никакой путаницы и ничего, что потенциально могло бы поставить под угрозу успех проекта.

Понимаем, насколько важно иметь правильные габаритные чертежи и документацию для транспортировки продукции, поэтому мы гарантируем точность и аккуратность в каждой детали нашей работы. Наша цель - помочь нашим клиентам ускорить производственный процесс, снизить затраты на транспортировку и увеличить производительность. Хотите получить пример нашей работы или узнать больше о наших услугах, свяжитесь с нами прямо сейчас. С интересом ждем возможности сотрудничества с вами и вашей компанией. Если вам необходимо заказать технический габаритный чертеж для каталога продукции и иных целей – наша компания предоставлят помощь в составлении.

Габаритные чертежи могут быть достаточно сложными, поэтому для их изготовления требуются определенные знания и навыки. Кроме того, для того, чтобы получить точный и детальный чертеж, необходимо иметь понимание материалов и устрорйств крепления, которые будут использоваться для транспортировки изделия, а также технологий и стандартов, которые должны быть использованы. Поэтому лучше обратиться к инженеру-конструктору, который имеет необходимые навыки и знания для создания точного и детального габаритного чертежа. Уверены, что наши услуги по составлению габаритных чертежей для изделий транспортировки и упаковки позволят вам сократить затраты на логистику, значительно повысить эффективность процесса доставки и защитить комплектность вашего груза во время перевозок.

Вы можете разработать технические габаритные чертежи в соответствии с международными стандартами?
✓ Да, мы владеем знаниями и опытом работы с различными международными стандартами, такими как ISO, ANSI, DIN и другие.

Можете ли вы выполнить срочный заказ на разработку габаритного чертежа?
✓ Да, мы можем выполнить срочные заказы на разработку чертежей в зависимости от наличия свободных ресурсов и объема работы.

Можете ли вы провести технический анализ моего существующего габаритного чертежа?
✓ Да, мы можем провести технический анализ вашего существующего чертежа для определения возможных улучшений и оптимизации.

Мы готовы предоставить вам гибкие условия сотрудничества, которые будут соответствовать вашим потребностям и бюджету. Мы убедены, что наши услуги помогут вашему бизнесу увеличить эффективность транспортировки и расширить свои возможности на рынке.
Если вы ищете надежного партнера, который предоставит вам высококачественные услуги в области составления габаритных чертежей изделий для транспортировки и упаковки, обратитесь к нам!
