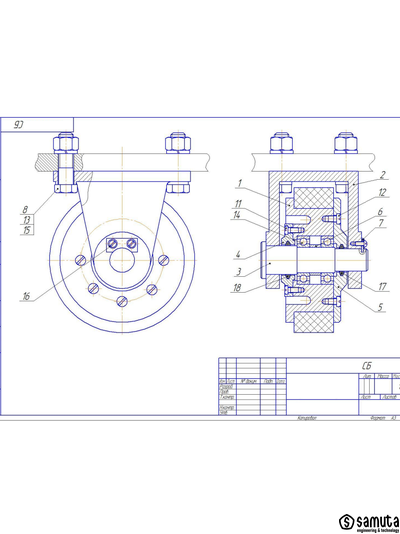

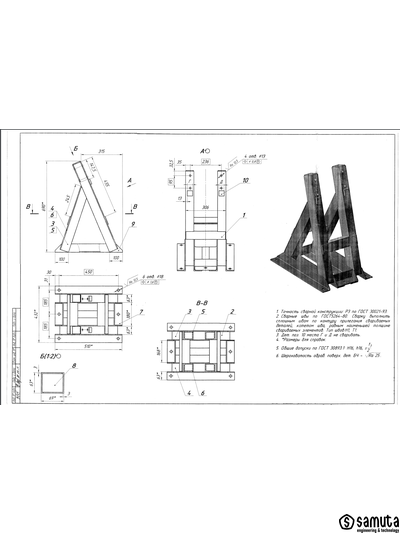

Технический сборочный чертеж

Наша компания специализируется на услугах составления сборочных чертежей для изделий различной сложности. Понимаем, что качественные сборочные чертежи являются необходимой составляющей производства высококачественных продуктов. Предлагаем нашим клиентам профессиональные услуги, которые обеспечивают совместимость с другими изделиями, функциональность и легкость сборки. Мы работаем с нашими клиентами индивидуально, чтобы понять их уникальные потребности и предоставить наиболее подходящие решения для их проектов. Стремимся к тому, чтобы наши клиенты были уверены в качестве наших услуг и довольны результатами нашей работы.

Что такое сборочный чертеж и зачем он нужен?

Сборочные чертежи являются рабочей документацией, выполняемой при проектировании изделий, но могут также выполняться для существующего изделия, например, при его модернизации. Сборка, т.е. соединение деталей в сборочные единицы, сборочных единиц и деталей в готовые изделия, производится по сборочным чертежам.

Рабочие чертежи — это полный комплект стандартизированных чертежей, определяющих изготовление и сборку изделия на основе его конструкции.

Рабочие сборочные чертежи могут быть на нескольких листах и содержать письменные списки включенных деталей, называемые спецификациями.

Требования к комплекту чертежей:

• полностью описать детали как визуально, так и по размерам;
• показать детали в сборе;
• определить все части;
• указать стандартные детали.

Исходя из вышеперечисленных критериев, в целом полный комплект рабочих чертежей сборки включает в себя:

1. детальные чертежи каждой нестандартной детали.
2. чертеж сборки или подсборки, показывающий все стандартные и нестандартные детали на одном чертеже.
3. спецификация деталей и материалов.

Важно: Чертежи стандартных, покупных готовых (OTS) компонентов не должны включаться в комплект подробных чертежей. Исключение составляют случаи модификации компонента OTS (например, стандартный шкив обрезается до необходимой длины и сверлятся крепежные отверстия). В этом случае компонент OTS превращается в модифицированную деталь, и необходимо подготовить подробный чертеж.

На таком подробном чертеже должно быть четко указано, что это стандартная деталь (с соответствующим обозначением типа, каталожного номера или обозначение по ГОСТ и т. д.), и должны быть указаны только параметры/размеры модификации.

Таким образом, двумя основными типами рисунков в этом наборе являются:

1. чертежи деталей,
2. сборочные чертежи и спецификация (высокоуровневая сборка узлов, низкоуровневые сборки подсборка/подсборки).

Сборочный чертеж показывает, как собирается каждая часть конструкции. Если изображенная сборка является лишь частью более крупной сборки, ее называют подсборкой. Подсборка 1-го уровня может состоять из отдельных оригинальных и стандартных компонентов, а также из подсборок 2-го уровня.

Все сборки и подсборки должны иметь свой перечень компонентов (деталей и узлов): спецификацию.

Сборки и подузлы могут быть изготовлены как в орфографической технике, так и дополнительно в аксонометрической проекции.

Разобранные виды представляют собой изометрические виды и широко используются в руководствах по техническому обслуживанию, а также в качестве вспомогательного средства при сборке или монтаже машины или конструкции.

• Сборочной единицей называется изделие, составные части которого соединяют между собой на предприятии сборочными операциями  (свинчиванием, клепкой, сваркой, пайкой, опрессовкой, развальцов‐ кой, склеиванием, сшивкой и т.п.). .
• Комплексом называется два или более изделия, не соединенные между собой на предприятии сборочными операциями, но предназначенные для выполнения различных взаимосвязанных эксплуатационных функций например:  детали  и  сборочные  единицы, предназначенные  для монтажа  комплекса  на месте его эксплуатации; комплект запасных частей, укладочных средств, тары и др.
• Комплектом называется два или более изделия, не соединенные между собой на предприятии сборочными операциями и представляющие собой набор изделий, имеющих общее эксплуатационное назначение вспомогательного характера (изготовленных для собственных нужд предприятия) например: комплект запасных частей, комплект инструмента  и принадлежностей, комплект измерительной аппаратуры, комплект упаковочной тары и т.п.

Иногда бывает сложно найти готовый комплект чертежей для деталей запасных частей, особенно если речь идет о старых или редких моделях устройств. Заказать чертеж детали, сброчный чертеж запасной части можно как для производства единичной детали, так и для серийного производства. Стоимость услуги зависит от сложности детали, количества необходимых экземпляров и сроков выполнения заказа.

Сборочный чертеж содержит.

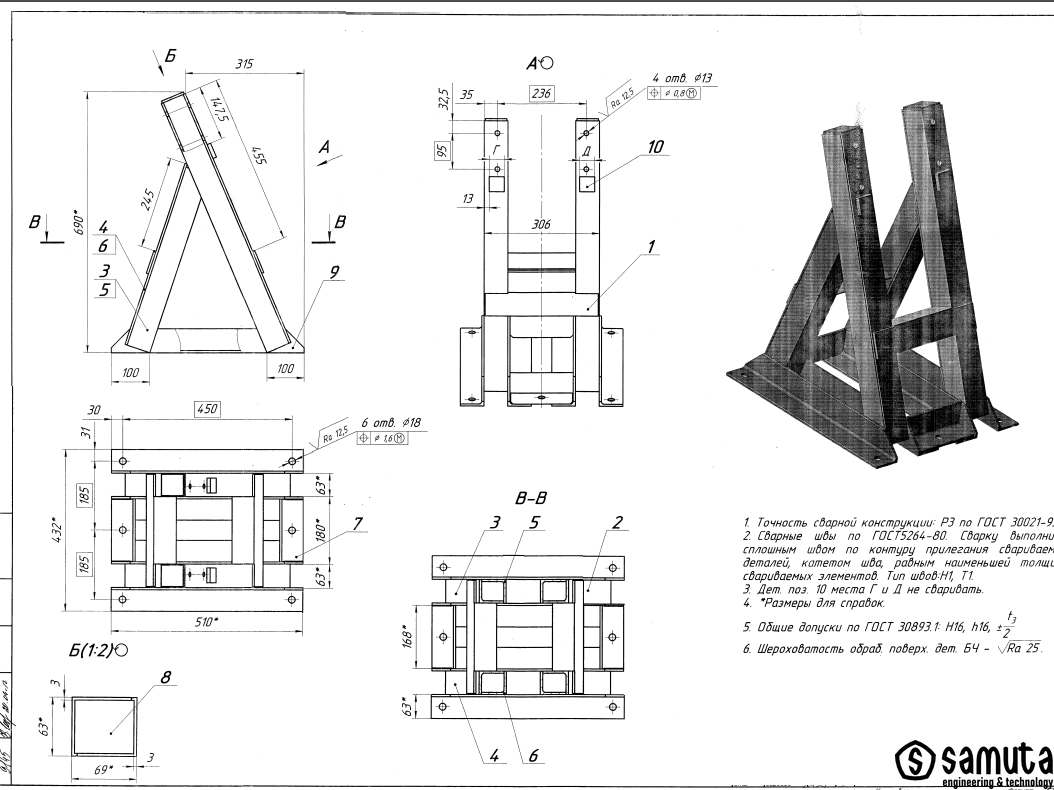

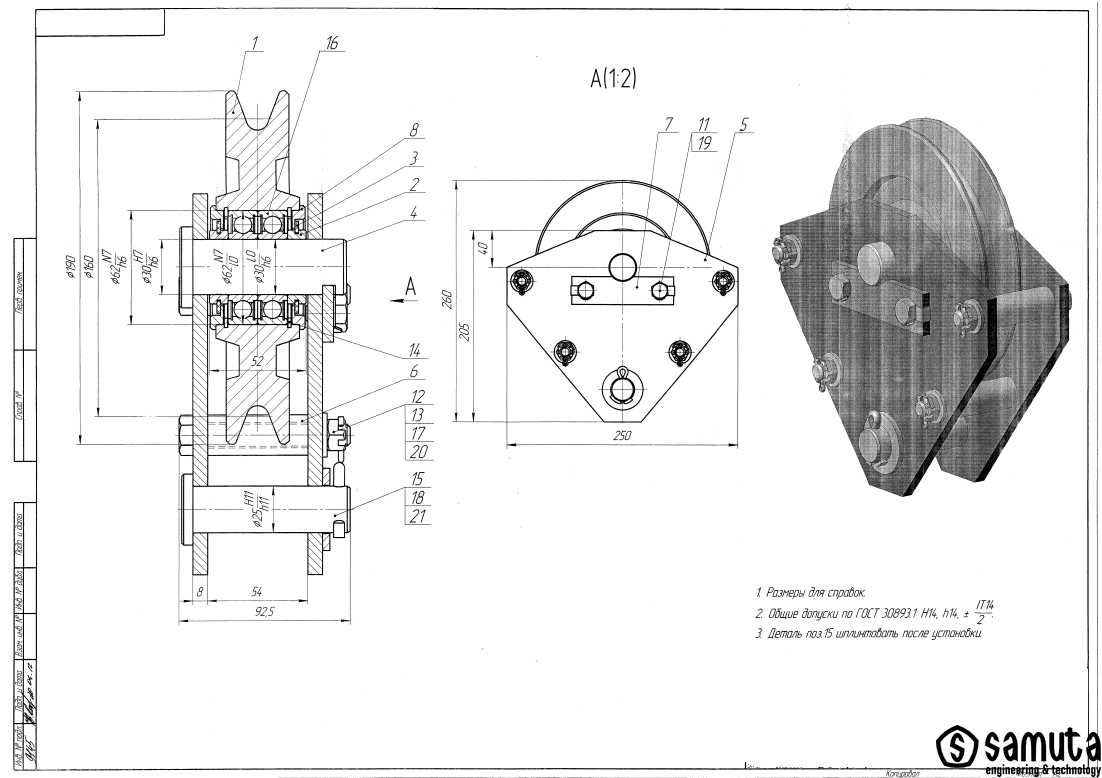

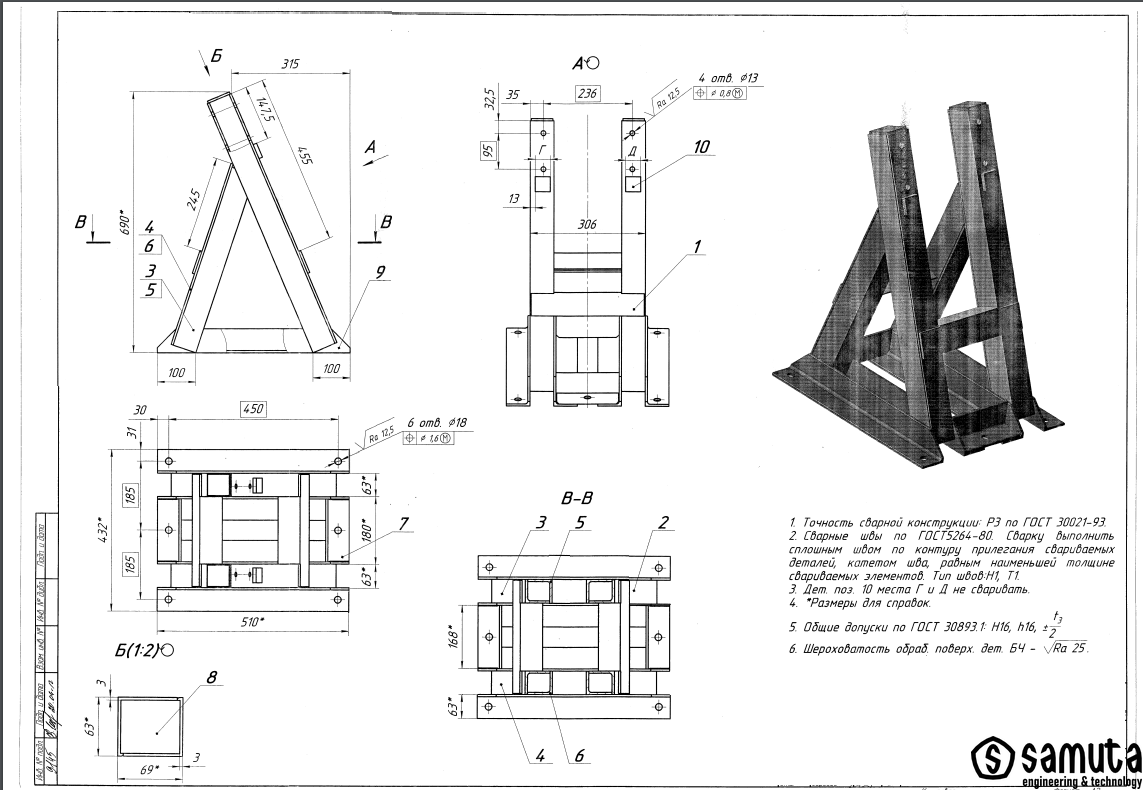

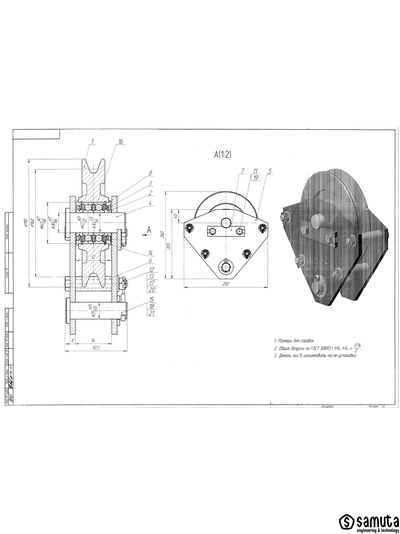

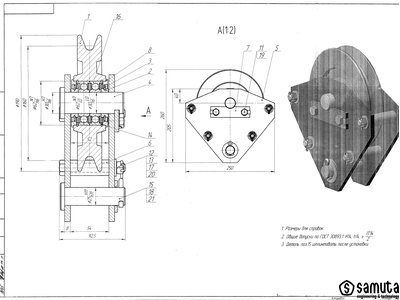

Сборочный чертеж (код – СБ) составляют на стадии разработки рабочей конструкторской документации на основе технического или эскизного проекта. В общем случае он содержит (ГОСТ 2.109- 73):

1. изображение сборочной единицы (с минимальным, но достаточным количеством видов, разрезов и сечений), дающее представление о расположении и взаимной связи составных частей, соединяемых по данному чертежу, и обеспечивающее возможность осуществления её сборки (изготовления) и контроля. Изображение простых изделий следует ограничивать одним видом или разрезом, если его достаточно для осуществления сборки;
2. размеры – габаритные, установочные, присоединительные и другие справочные размеры, например – обозначение резьб;
3. номера позиций;
4. основная надпись - титульные надписи используются для записи всей важной информации, необходимой для рабочих сборочных чертежей. Основная надпись обычно располагается в правом нижнем углу листа чертежа.

Во всех типах сборочных чертежей каждой детали в сборке присвоен номер детали, который может представлять собой простой номер или строку цифр, закодированную таким образом, чтобы компания могла вести точный учет своей продукции.

На сборочном чертеже расположение изделия должно соответствовать положению, которое оно занимает в процессе сборки.

Сегодня можно спроектировать деталь на компьютере, а затем отправить цифровой файл с того же компьютера на механизм, который будет изготавливать деталь, и все это без технических чертежей.

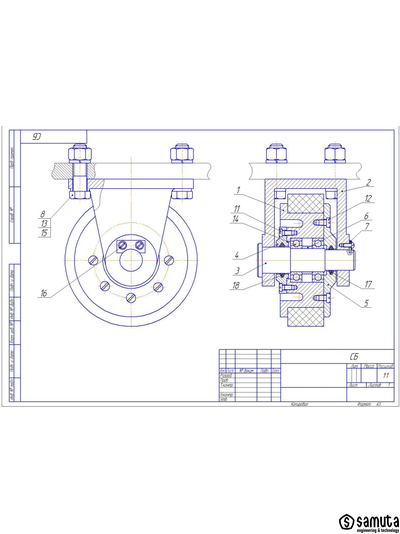

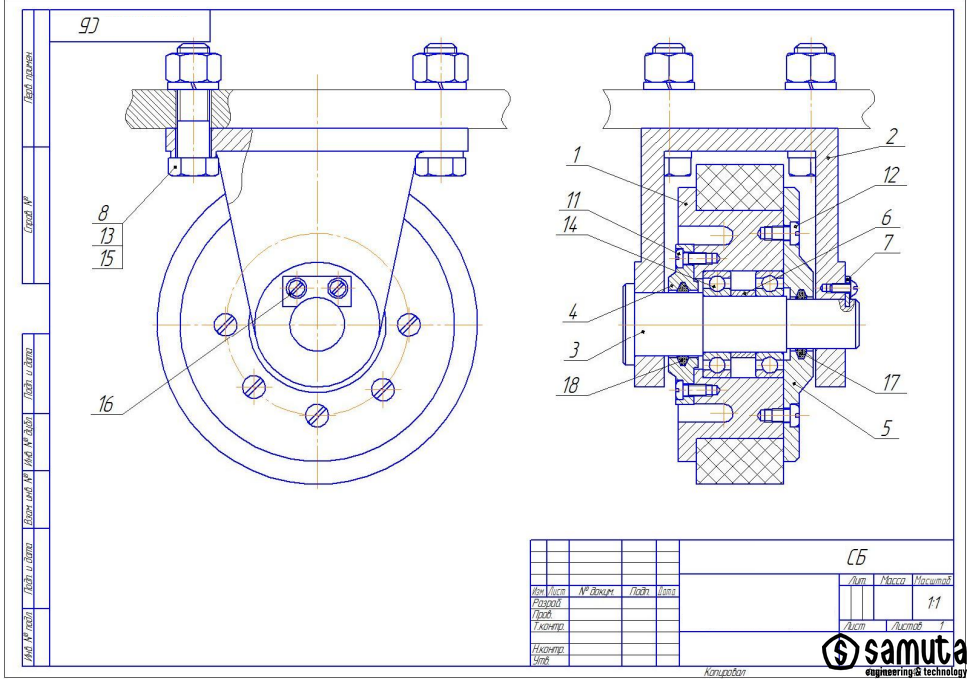

Детали на сборочных чертежах обозначаются выносной линией со стрелкой или точкой, указывающей на деталь. На другом конце выноски имеется выноска с номером детали. Названия деталей приведены в списке компонентов: спецификации. Линии выноски не должны пересекаться. Для ясности и удобочитаемости чертежа номера деталей желательно располагать в вертикальных столбцах и/или горизонтальных рядах.

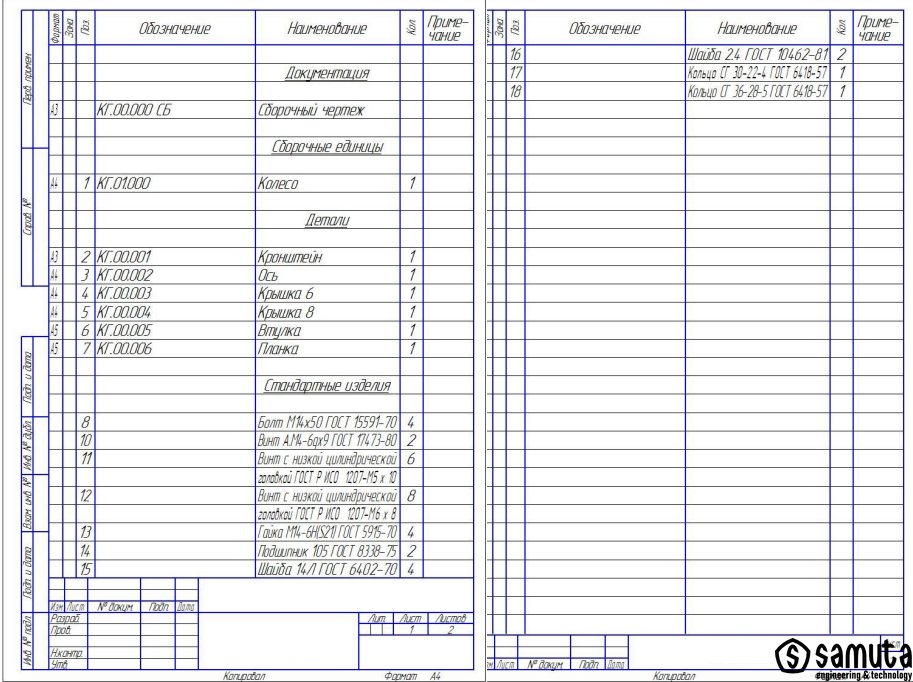

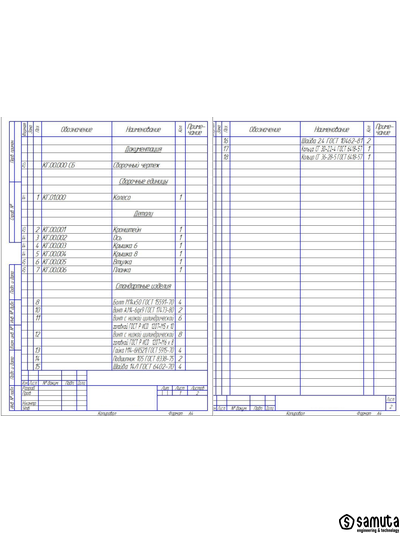

Спецификация сборочного чертежа – текстовый документ, определяющий состав сборочной единицы (изделия) и необходимый для ее изготовления, комплектования конструкторских документов и планирования запуска в производство. Спецификация выполняется на отдельных листах формата А4 с основной надписью по форме 2 для заглавного листа и по форме 2а для последующих листов при большом числе составных частей сборочной единицы. В спецификацию вносят перечень составных частей, входящих в специфицируемое сборное изделие, а также конструкторские документы, относящиеся к этому изделию.

Перечень позиций может быть включен в сам чертеж или представлять собой отдельный документ.

Наличие сборочных чертежей позволяет правильно производить сборку и разборку изделия и его составных частей, а также пользоваться этими чертежами при эксплуатации и ремонте.

Большинство важных производственных заданий — даже те, которые используют цифровые производственные технологии — по-прежнему требуют использования технического чертежа. Почему?

Во-первых, технические сборочные чертежи проверяют, что содержится в файле САПР, давая производителям уверенность в том, что они изготавливают именно то, что нужно. Идеальная корреляция между CAD и чертежом указывает на то, что в проекте нет ошибок. После того, как деталь будет готова, чертеж можно использовать в качестве справочного материала во время проверки.

Во-вторых, сборочные технические чертежи могут содержать много другой информации, не содержащейся в файле САПР. Информация, передаваемая через технические чертежи, может включать:

• Допуски для конкретных поверхностей.
• Требования к отделке поверхности для конкретных поверхностей.
• Требования к материалам для конкретных компонентов.

В-третьих, сборочные технические чертежи могут выполнять юридическую функцию. Они являются частью заказа на поставку и, следовательно, частью контракта: если производитель не может поставить детали в соответствии с требованиями, заказчик может использовать технический чертеж в качестве доказательства того, что проект не был выполнен; с другой стороны, производитель защищен от ответственности, если он следует техническому чертежу. (Это не применяется, если файл САПР указан в качестве юридического документа поверх чертежа.)

Кроме того, производители часто предпочитают получать сборочный технический чертеж вместе с цифровым файлом, потому что они могут быстро оценить такие аспекты детали, как ее геометрия, конструктивные и технологические эллементы, размеры и потенциальная стоимость.

И, наконец, сборочные технические чертежи — единственный международно признанный способ передачи инженерных инструкций; нет никакой двусмысленности, никакой путаницы и ничего, что потенциально могло бы поставить под угрозу успех проекта. Мы предоставляем полный спектр услуг, включая составление сборочных чертежей, оптимизацию производственных процессов и улучшение качества продуктов.

Наши услуги по составлению сборочных чертежей позволят вашему бизнесу создавать идеальные продукты, которые будут отличаться высокой совместимостью с другими устройствами и надежностью в работе. Если вам необходимо заказать сборочный технический чертеж для производственной работы, изготовления узла – наша компания предоставлят помощь в проектировании.
